輸電線路激光防外破智能視頻監控系統

一.系統介紹

       防外破監控主機將攝像頭視頻數據、激光越線防外破、防盜數據等線路數據，經過數字化、壓縮編碼后，通過3G EVDO/WCDMA/4G無線網絡、internet網送到監控中心，在監控中心上對視頻流和數據信號進行解碼，即可看到攝像頭拍攝的現場視頻畫面，將激光越線防外破、防盜數據等線路數據通過數字和圖表形式直觀顯示在屏幕上。

       通過防外破監控主機采集模擬視頻信號及激光越線防外破、防盜數據等數據，然后把圖像數據及告警數據進行數字化壓縮編碼，最后利用3G EVDO/WCDMA/4G無線傳輸模塊將圖片及現場數據以IP包的方式發送到數據監控服務器。監控服務器和監控客戶端分別是裝有遠程監控服務端軟件和客戶端軟件的PC機，它們都連接在互連網絡上，由于遠程圖像及數據采集器沒有固定的IP地址，所以客戶端主動去瀏覽監控圖像和設置監控參數都是通過服務器來中轉的。

       監控中心通過圖像及數據監控客戶端實時瀏覽觀測各監控點的現場情況，維護監控人員通過從現場發送來的視頻、圖片、外力破壞、防盜等數據進行分析比對，如出現異常的預警信息，即立刻做出相應的應急處理，以確保高壓線路的安全運行。

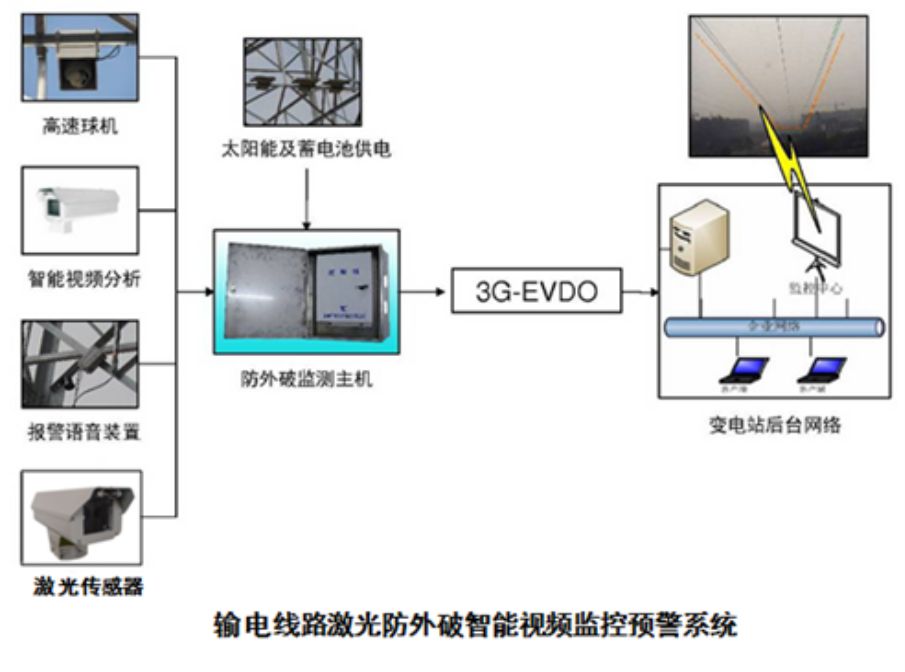

二.系統架構
